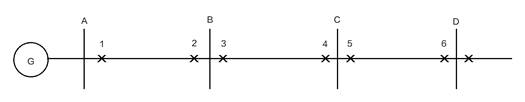

.网络如图所示，线路AB、BC、CD上装设反应相间短路的三段式距离保护，Ⅰ、Ⅱ段保护的测量元件均采用方向阻抗继电器，并取，，，，线路单位阻抗，线路阻抗角，线路AB长度30km，线路BC长度40km，线路CD长度60km。则保护3的Ⅱ段灵敏系数为（    ），（    ）要求。

试卷相关题目

• 1.距离保护（或零序方向电流保护）的第Ⅰ段按躲本线路末端短路整定是为（    ）。

  A.在本线路出口短路保证本保护瞬时动作跳闸

  B.在相邻线路出口短路防止本保护瞬时动作而误动

  C.在本线路末端短路只让本侧的纵联保护瞬时动作跳闸

  开始考试点击查看答案
• 2.汲出电流的存在，对距离继电器有什么影响（    ）。

  A.使距离继电器的测量阻抗减小，保护范围增大

  B.使距离继电器的测量阻抗增大，保护范围减小

  C.使距离继电器的测量阻抗增大，保护范围增大

  D.使距离继电器的测量阻抗减小，保护范围减小

  开始考试点击查看答案
• 3.在双侧电源网络保护中，若故障点靠近保护的一侧，则保护通常（    ）。

  A.远故障点I段动作，近故障点I段

  B.远故障点动作，近故障点动作

  C.远故障点I段动作，近故障点动作

  D.远故障点动作，近故障点I段动作

  开始考试点击查看答案
• 4.装有三段式距离保护的线路，在本线路末端发生故障时通常由（    ）保护动作切除故障。

  A.距离保护I段

  B.距离保护

  C.距离保护I

  D.无法确定

  开始考试点击查看答案
• 5.距离保护Ⅱ段的保护范围一般为（    ）。

  A.本线路全长85%

  B.本线路全长及下一线路的一部分

  C.本线路全长 D本线路全长及下一线路全长

  开始考试点击查看答案
• 6.系统运行方式变化时，影响距离保护正确动作的分支系数（    ）。

  A.增大

  B.减小

  C.随之改变

  D.不变

  开始考试点击查看答案
• 7.影响距离保护正确动作的分支系数与网络接线方式有关，其值（    ）。

  A.大于1

  B.等于1

  C.小于1

  D.可能大于1或等于1或小于1

  开始考试点击查看答案
• 8.距离的动作值应按分支系数为最小的运行方式来确定，目的是为了保证保护的（    ）。

  A.速动性

  B.选择性

  C.灵敏性

  D.可靠性

  开始考试点击查看答案
• 9.对于反应故障参数降低而动作的欠量继电保护装置，灵敏度计算为（    ）。

  A.保护范围未发生金属性短路时故障参数最小计算值除以保护装置的动作参数

  B.保护范围未发生金属性短路时故障参数最大计算值除以保护装置的动作参数

  C.保护装置的动作参数除以保护范围未发生金属性短路时故障参数最小计算值

  D.保护装置的动作参数除以保护范围未发生金属性短路时故障参数最大计算值

  开始考试点击查看答案
• 10.如图所示网络，已知：线路正序阻抗z1=0.452/km，在线路上装设距离保护作为主保护，可靠系数Ⅰ段、Ⅱ段取0.85，试决定距离保护AB路A的Ⅰ段动作阻抗。其中：电源相间电势为115kV，，。（    ）

  A.17Ω

  B.15.4Ω

  C.21.25Ω

  D.9.6Ω

  开始考试点击查看答案
